Specifiche per Brushless Servo Control System

- Schema elettrico della scheda madre

- Schema elettrico della scheda principale

Caratteristiche funzionali

1. Ha la funzione di autocontrollo dei guasti e prompt di allarme, che è conveniente per gli utenti da mantenere e utilizzare.

2. Può essere collegato a qualsiasi segnale di controllo dell'uscita del dispositivo di controllo o pulsante o telecomando per ottenere il traffico di controllo a senso unico.

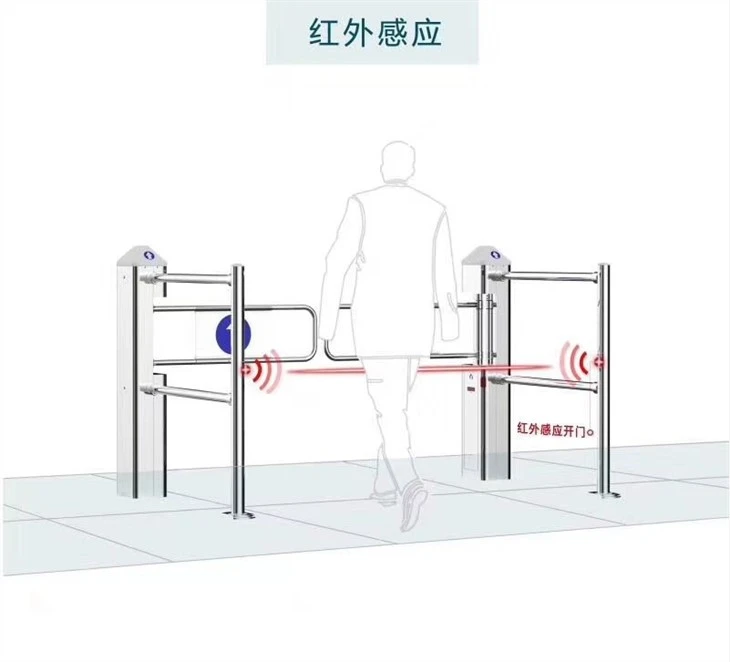

3. Funzione di reset automatico: dopo ogni oscillazione di 90 gradi, e rilevare il passaggio di persone e oggetti, cioè reset automatico, o nel tempo specificato (ritardo multi-file regolabile) non passare, il sistema annullerà automaticamente il diritto di passaggio e tornerà alla posizione iniziale.

4. Indicazione luminosa: indicazione dello stato del semaforo ad alta luminosità per guidare il traffico.

5. Ingresso di controllo antincendio: può essere collegato con segnale di allarme antincendio per ottenere un'apertura costante del cancello.

6. Funzione di allarme: quando traffico illegale o cancello, avviso di allarme automatico.

7. Velocità regolabile: il forcellone apre e chiude la velocità di multi-livello regolabile, gli utenti possono essere impostati in base alle effettive esigenze.

8. Una nuova generazione di sistema di controllo ARM di livello industriale, che aggiunge impostazioni digitali multifunzione, crittografia e funzioni di ripristino.

9. Funzione anti-reversione: nel processo di ripristino del forcellone, se la forza esterna inverte il forcellone, il forcellone avvia automaticamente la spinta inversa e invia un allarme, e quando la forza esterna scompare, ritorna automaticamente a zero per riprendere il traffico.

10. Funzione di protezione automatica: quando la forza esterna impedisce al forcellone di muoversi normalmente e la forza esterna è continua, il sistema rileverà automaticamente 20 secondi dopo la protezione automatica ed entrerà nello stato dormiente. Il prossimo ingresso del segnale legale, il cancello tornerà automaticamente alla normalità.

11. Funzione tampone anticollisione multistadio: in caso di passaggio o punzonatura illegale, l'asta del freno tampona l'angolo corrispondente e avvia la spinta immediata in retromarcia e avvia l'allarme allo stesso tempo, il che riduce notevolmente il danno meccanico causato da collisioni frequenti o continue mentre realizza un antilesionismo umanizzato.

12. Servizio senza equipaggio: braccio oscillante di spegnimento aperto automaticamente, reset automatico di accensione (blocco del traffico).

Parametri tecnici

Autista	M05 a basso consumo energetico
Massima energia cinetica	J<>
Massima resistenza	67N (bordo esterno del ventilatore della porta)
Coppia motrice	Circa 5 Nm
Serratura	Freno a ingranaggi RA12
Coppia di blocco	20 Nm minimo
Frequenza di passaggio	30 persona/min
Design dell'unità	100 00000 cicli di commutazione
Vita di guida MCBF	100 00000 cicli di commutazione
Angolo aperto	-90° - +90°
Controllo	ETS 21 ·
Software	FCC
Alimentatore	V CA /50-60Hz 100-230
Carico di accoppiamento	120VA
Tensione dell'unità di controllo	24V CC
Interfaccia	Interfaccia seriale interna: connessione bus all'interno del pannello di controllo CAN Esterno: può collegare fino a 8 apparecchiature; Nessun feedback di pressione per 5 schede ETS 21 per blocco; altri feedback sono disponibili tramite altri ETS 21io

Descrizione della voce della modalità di debug

1. Premere il tasto menu 3 secondi, apparire L-1, premere il tasto di conferma, immettere la modalità di debug del tempo di chiusura del gate

2. Premere il tasto menu 3 secondi, apparire L-1, premere il tasto fino a visualizzare L-7, premere il tasto di conferma, accedere alla modalità di debug della porta di spegnimento del cancello (vedere la tabella seguente per i dettagli)

3. Premere il tasto menu 3 secondi, apparire L-1, premere il tasto fino a visualizzare L-12, premere il tasto di conferma, accedere alla modalità di debug del suono del gate (vedere la tabella seguente per i dettagli)

4. Premere il tasto menu per 3 secondi, apparire L-1, premere il tasto, apparire D-1, premere la conferma, prompt vocale per spingere il forcellone nella posizione desiderata, questa volta è possibile regolare il forcellone, regolare, premere il menu per confermare, premere il menu per uscire (vedere la tabella sotto)

Gli utenti possono impostare tabelle di codice di debug

Numero del menu	Significato	Default	Portata
L-1 ·	Apertura	4 secondi	0-30 secondi (numero maggiore, orario di chiusura più lungo)

L-7 ·	Direzione di commutazione	0	0 per: sinistra aperta 1 per: Destra aperta
L-13 ·	Voce di allarme	-	Fai clic su Aggiungi e sottrai Seleziona categoria vocale Salva per conferma
L-12 ·	Volume della voce	15	0 Minimo 15 Max
L-14 ·	Test di Gate Aging	Premere conferma per entrare, tasto menu per uscire
D-1 ·	Impostazioni a zero bit	Se i due bracci di rotazione della porta non sono allineati, dopo aver inserito l'albero libero del motore nella posizione di chiusura desiderata, secondo la scheda principale la conferma può essere
D-4 ·	Velocità di apertura e chiusura	1, più veloce 10, più lento (impostazione predefinita di fabbrica 10)

Etichetta sexy: supermercato infrarossi in acciaio inossidabile induzione cancello a battente, Cina, fornitori, produttori, a buon mercato, quotazione, in vendita, Gate di swing induzione con sistema di controllo dell'accesso Valore di denaro, Gate di oscillazione a induzione con TurnStile per il controllo degli accessi, Gate altalena a induzione con flessibilità del sistema di controllo degli accessi, Gate altalena a induzione con sistema di controllo dell'accesso sanitario pubblico, Gate altalena a induzione multi-ala per il controllo degli accessi, Gate di induzione in lega di alluminio per il controllo degli accessi

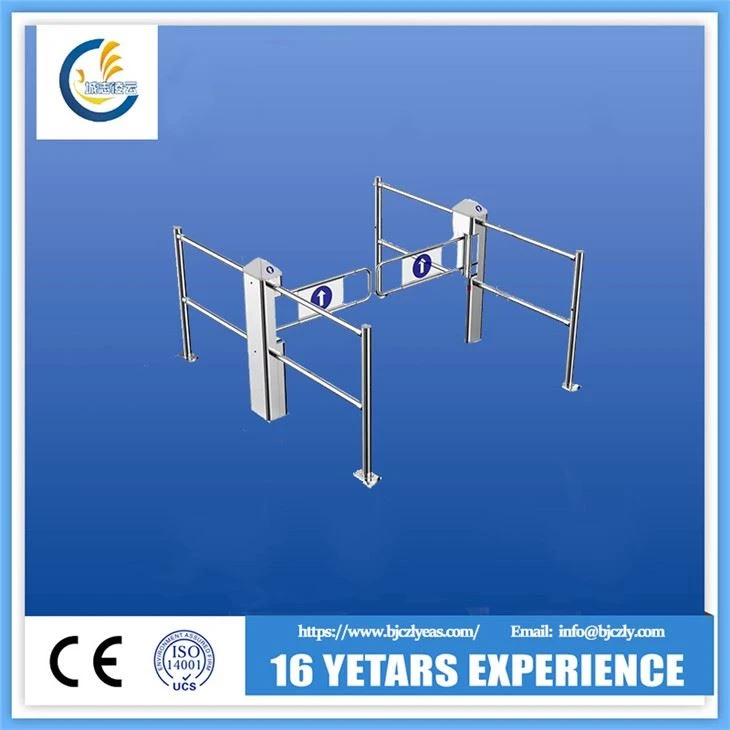

Supermercato a infrarossi in acciaio inossidabile Induction Swing Gate
